Czym są magnesy neodymowe
Magnesy neodymowe to najsilniejsze obecnie znane magnesy trwałe, zaliczane do grupy magnesów ziem rzadkich. Zostały wynalezione w latach 80. XX wieku i od tego czasu zrewolucjonizowały wiele gałęzi przemysłu dzięki swoim wyjątkowym właściwościom magnetycznym. W porównaniu z tradycyjnymi magnesami ferrytowymi, magnesy neodymowe oferują znacznie większą siłę przy znacznie mniejszym rozmiarze i masie.
Historia odkrycia
W 1982 roku japoński naukowiec Masato Sagawa, pracujący dla firmy Sumitomo Special Metals, dokonał przełomowego odkrycia związku chemicznego o wzorze Nd2Fe14B (neodym-żelazo-bor), który okazał się posiadać wyjątkowo silne właściwości magnetyczne. Związek ten stał się podstawą do produkcji tzw. magnesów neodymowych, czyli najsilniejszych znanych trwałych magnesów. Ich ogromna siła magnetyczna w stosunku do niewielkich rozmiarów zrewolucjonizowała wiele branż – od elektroniki, przez motoryzację, aż po medycynę.
Niemal równocześnie z zespołem Sagawy, General Motors w Stanach Zjednoczonych prowadziło równoległe badania. Inżynierowie z GM opracowali inną technologię wytwarzania magnesów na bazie Nd2Fe14B, wykorzystując tzw. metodę szybkiego chłodzenia stopów (melt spinning). Zamiast prasować i sinterować proszek, jak robiło to Sumitomo, GM formowało cienkie taśmy magnetyczne o drobnoziarnistej strukturze.
Obie technologie zostały opatentowane – japońska pod nazwą „Magnety typu sintered NdFeB”, a amerykańska jako „Bonded NdFeB magnets”. W efekcie współpracy obu firm w 1988 roku powstało wspólne przedsiębiorstwo „Intermetallics Co.”, które rozpoczęło masową produkcję magnesów neodymowych.
To podwójne odkrycie – w Japonii i USA – zapoczątkowało nową erę w technologii materiałów magnetycznych i po dziś dzień stanowi fundament produkcji najpotężniejszych magnesów na świecie.
Różnorodność kształtów i ich wpływ na zastosowanie
Magnesy walcowe (cylindryczne)
Posiadają podłużny, symetryczny kształt, który umożliwia koncentrację pola magnetycznego na obu końcach walca.
Zastosowania:
– silniki elektryczne i serwomechanizmy,
– czujniki i enkodery,
– urządzenia laboratoryjne.
Dzięki kompaktowej formie są łatwe do montażu w otworach lub tulejach.
Magnesy płytkowe (prostokątne lub kwadratowe)
Płaskie magnesy o dużej powierzchni styku, doskonałe do montażu na powierzchniach płaskich.
Zastosowania:
– zamki magnetyczne w drzwiach, szafkach i pokrywach,
– mocowania reklamowe i ekspozycyjne,
– elementy systemów mocujących.
Ich forma umożliwia równomierne rozłożenie siły magnetycznej na większym obszarze.
Magnesy pierścieniowe (z otworem centralnym)
Ich unikalny kształt umożliwia przepływ pola magnetycznego przez środek, co zwiększa efektywność w zastosowaniach związanych z rotacją.
Zastosowania:
– głośniki i mikrofony (generowanie drgań),
– turbiny i silniki bezszczotkowe,
– aplikacje wymagające mocowania na śrubach lub wałkach.

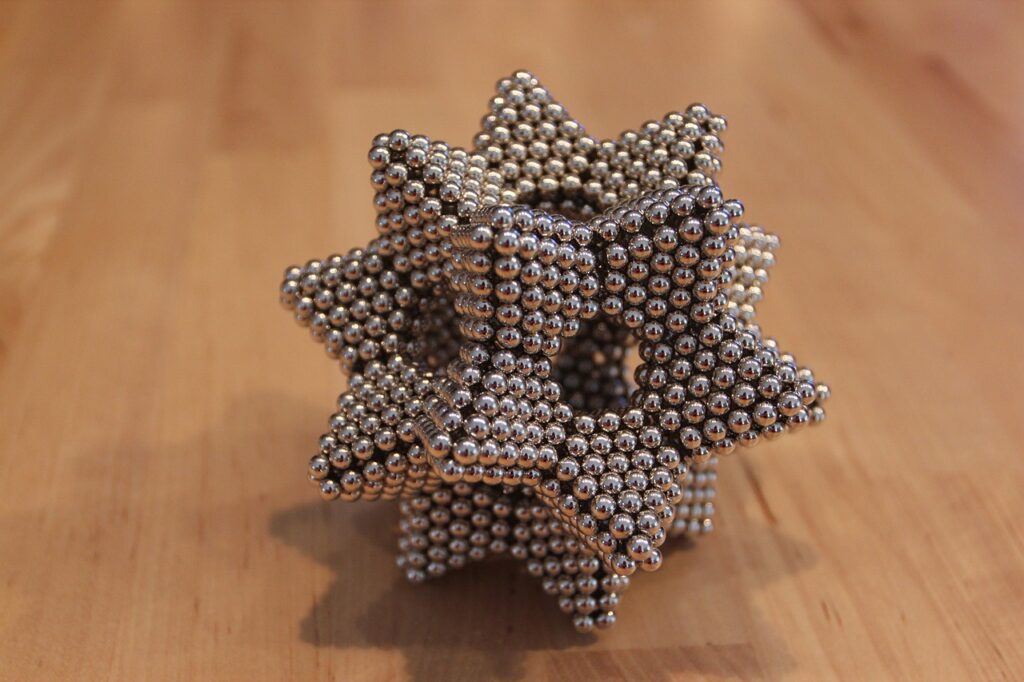

Magnesy kuliste i półkuliste
Mniej popularne, ale bardzo przydatne w zastosowaniach wymagających swobodnego ruchu we wszystkich kierunkach.
Zastosowania:
– łączenia przegubowe,
– modele naukowe i edukacyjne,
– biżuteria magnetyczna.
Magnesy stożkowe i segmentowe (łukowe)
Stosowane głównie w urządzeniach obrotowych, gdzie pole magnetyczne musi być rozłożone po okręgu.
Zastosowania:
– silniki elektryczne o dużej precyzji,
– generatory i alternatory,
– napędy precyzyjne.
Znaczenie kształtu w projektowaniu urządzeń
Dobór kształtu nie jest przypadkowy – wpływa na:
– rozkład pola magnetycznego,
– siłę przyciągania względem powierzchni montażu,
– stabilność połączenia,
– odporność na przesunięcie (siły boczne).
Odpowiednie dopasowanie formy magnesu do funkcji urządzenia przekłada się bezpośrednio na jego skuteczność i trwałość. W nowoczesnych aplikacjach inżynierskich często łączy się różne kształty magnesów w jednym układzie, aby uzyskać optymalne właściwości pola magnetycznego.
Z czego są produkowane
Głównym składnikiem magnesów neodymowych jest związek trzech pierwiastków:
– Neodym (Nd) – pierwiastek ziem rzadkich, od którego pochodzi nazwa magnesu,
– Żelazo (Fe) – stanowi podstawowy składnik strukturalny,
– Bor (B) – wpływa na właściwości krystaliczne i magnetyczne materiału.
Z chemicznego punktu widzenia, magnesy te mają wzór Nd₂Fe₁₄B. Czasem w procesie produkcyjnym dodaje się również inne pierwiastki, takie jak dysproz (Dy) czy prazeodym (Pr), aby zwiększyć odporność na temperaturę lub poprawić inne właściwości.
Proces produkcji
Proces produkcji magnesów neodymowych jest zaawansowany technologicznie i przebiega w kilku etapach:
1. Przygotowanie surowców
Surowce (neodym, żelazo, bor) są mieszane w odpowiednich proporcjach i topione w piecach próżniowych, aby utworzyć jednolitą strukturę stopu.
2. Szybkie schładzanie
Stop zostaje schłodzony bardzo szybko, tworząc materiał o strukturze drobnoziarnistej, co jest istotne dla późniejszych właściwości magnetycznych.
3. Mielenie i formowanie
Zestalony materiał jest mielony na drobny proszek w atmosferze beztlenowej (zwykle w argonie), aby uniknąć utlenienia. Następnie proszek ten jest prasowany w silnym polu magnetycznym, co pozwala uzyskać preferowany kierunek namagnesowania.
4. Spiekanie
Uformowane elementy są wypiekane w wysokiej temperaturze (około 1000–1100°C), co prowadzi do ich zespolenia i nadania ostatecznych właściwości magnetycznych.
5. Obróbka mechaniczna i powlekanie
Po spiekaniu magnesy są obrabiane (frezowanie, szlifowanie) do wymaganych kształtów. Następnie są pokrywane powłoką ochronną (najczęściej niklową, cynkową lub epoksydową), ponieważ są podatne na korozję.
6. Namagnesowanie
Ostatecznym etapem jest silne namagnesowanie magnesu w zewnętrznym polu magnetycznym, co nadaje mu trwałą siłę magnetyczną.
Zastosowania magnesów neodymowych
Magnesy neodymowe znajdują zastosowanie niemal wszędzie, gdzie potrzeba silnego pola magnetycznego w małej objętości. Oto najważniejsze obszary ich wykorzystania:
Elektronika i IT:
– silniki dysków twardych,
– głośniki, mikrofony, słuchawki,
– silniki elektryczne w laptopach, kamerach i smartfonach.
Motoryzacja:
– silniki krokowe i serwomechanizmy,
– hybrydowe i elektryczne układy napędowe,
– czujniki ABS.
Przemysł:
– silniki dużej mocy,
– separatory magnetyczne,
– systemy wind i dźwigów.
Medycyna:
– rezonans magnetyczny (MRI),
– aparaty słuchowe.
Zastosowania codzienne:
-uchwyt magnetyczny do telefonów,
– zamknięcia w torebkach i biżuterii,
– magnesy na lodówkę (choć są znacznie mocniejsze niż zwykłe)
Zalety i wady
Zalety magnesów neodymowych:
– bardzo wysoka siła przyciągania,
– niewielki rozmiar i masa przy zachowaniu wysokiej wydajności,
– długa żywotność przy odpowiednim użytkowaniu,
– możliwość formowania w różnorodne kształty
Wady i ograniczenia:
– kruchość i podatność na uszkodzenia mechaniczne,
– niska odporność na wysokie temperatury (powyżej 80–200°C, w zależności od składu),
– wysoka podatność na korozję bez odpowiedniej powłoki ochronnej,
– wysoka cena w porównaniu z magnesami ferrytowymi.
Najwięksi producenci magnesów neodymowych:
Chiny – globalny lider
Chiny są zdecydowanie największym producentem magnesów neodymowych i dostawcą surowców ziem rzadkich. Szacuje się, że ponad 80% światowej produkcji pochodzi właśnie z tego kraju. Wiodące chińskie firmy to m.in.:
– China Northern Rare Earth Group,
– Beijing Zhong Ke San Huan Hi-Tech Co.
– Ningbo Yunsheng Co. Ltd.
Inne kraje
Japonia – zaawansowane technologie i badania nad magnesami wysokotemperaturowymi.
USA – wzrost zainteresowania lokalną produkcją ze względu na ograniczenie zależności od Chin.
Europa – głównie produkcja specjalistyczna, w mniejszej skali (np. Niemcy, Francja).
Przyszłość magnesów neodymowych
Wraz z rosnącym zapotrzebowaniem na pojazdy elektryczne, turbiny wiatrowe i elektronikę użytkową, zapotrzebowanie na magnesy neodymowe stale rośnie. Jednocześnie rosną również obawy związane z uzależnieniem od jednego dostawcy (Chin) i wpływem wydobycia neodymu na środowisko. W odpowiedzi na to prowadzone są badania nad:
– magnesami bez pierwiastków ziem rzadkich,
– lepszym recyklingiem istniejących magnesów,
– alternatywnymi technologiami silników bez magnesów.
Ciekawostki
Niesamowita siła w małej formie
Magnesy neodymowe należą do grupy tzw. magnesów ziem rzadkich i są jednymi z najsilniejszych znanych magnesów trwałych. Dzięki wyjątkowej strukturze krystalicznej związku Nd₂Fe₁₄B mogą wygenerować pole magnetyczne o indukcji sięgającej nawet 1,4 tesli – dla porównania, zwykłe magnesy ferrytowe osiągają ok. 0,3 tesli.
Pomimo niewielkich rozmiarów (np. 1 cm średnicy), magnes neodymowy potrafi utrzymać ciężar nawet do 1300 razy większy od własnej masy. Przykład: magnes o wadze 10 gramów może utrzymać stalowy przedmiot o wadze ponad 13 kg – oczywiście pod warunkiem idealnych warunków kontaktu (gładka, czysta, płaska powierzchnia stalowa). Ta właściwość sprawia, że magnesy neodymowe znajdują zastosowanie w systemach mocowań, chwytakach przemysłowych, a nawet w urządzeniach do ratownictwa technicznego.
Zastosowanie w odstraszaniu rekinów
Silne pole magnetyczne magnesów neodymowych jest wykorzystywane również w biologii i ekologii – do odstraszania rekinów i innych drapieżnych ryb morskich. Rekiny wyposażone są w bardzo czułe narządy zmysłu zwane ampułkami Lorenziniego, które umożliwiają im wykrywanie słabych impulsów elektrycznych w wodzie – np. pochodzących z ruchu mięśni ofiary. Pole magnetyczne emitowane przez magnesy neodymowe zakłóca te sygnały, powodując u rekinów dezorientację lub dyskomfort. Dlatego też magnesy te są stosowane m.in. w:
- specjalnych bransoletkach i pasach ochronnych dla nurków i surferów,
- sprzęcie rybackim, by ograniczyć przypadkowy połów rekinów (ang. bycatch),
- eksperymentalnych barierach magnetycznych wokół kąpielisk.
Choć badania w tym zakresie trwają, wyniki wskazują, że magnesy mogą być skutecznym, ekologicznym i bezpiecznym sposobem na nieinwazyjną ochronę przed drapieżnikami morskimi, bez szkody dla innych gatunków.
Magnesy neodymowe mogą „przeskakiwać” przez palce – dosłownie
Dwa silne magnesy neodymowe przyciągają się tak gwałtownie, że potrafią przeskoczyć przez kilka centymetrów powietrza i zderzyć się z dużą siłą. W testach laboratoryjnych magnesy wielkości monety osiągały prędkości rzędu 90 km/h zanim się złączyły. Uwaga: przy nieostrożnym obchodzeniu się mogą zmiażdżyć skórę lub złamać kość.
Magnes neodymowy może rozmagnesować kartę kredytową lub twardy dysk
Ze względu na bardzo silne pole magnetyczne, magnesy neodymowe mogą uszkodzić nośniki danych, takie jak karty kredytowe i magnetyczne lub dyski twarde HDD, taśmy VHS i magnetofony kasetowe. Dlatego w branży utylizacji danych używa się ich do trwałego niszczenia informacji – tzw. degaussing.
Magnesy neodymowe „lewitują” nad nadprzewodnikami
Gdy magnes neodymowy zostanie umieszczony nad nadprzewodnikiem schłodzonym ciekłym azotem, może lewitować, nie dotykając powierzchni – zjawisko to nazywane jest efektem Meissnera. Zastosowanie: pociągi magnetyczne (MagLev), futurystyczne łożyska bez tarcia.
Ich produkcja wymaga metali ziem rzadkich… które nie są aż tak rzadkie
Choć nazywane są „ziemiami rzadkimi”, pierwiastki takie jak neodym występują w skorupie ziemskiej częściej niż srebro czy platyna. Jednak ich wydobycie i oczyszczanie jest kosztowne i szkodliwe dla środowiska – stąd wysoka cena.
W formie proszku mogą się… zapalić
Magnesy neodymowe są bardzo stabilne jako całość, ale ich pył (np. podczas cięcia lub szlifowania) jest silnie łatwopalny i może eksplodować w kontakcie z tlenem. Dlatego obróbka magnesów odbywa się zwykle w atmosferze ochronnej lub pod cieczą.
Współczesne słuchawki, drony i aparaty by się bez nich nie obyły
Dzięki miniaturyzacji i wysokiej mocy, magnesy neodymowe są kluczowym komponentem w słuchawkach dousznych i bezprzewodowych (miniaturowe przetworniki), dronach (silniki bezszczotkowe), aparatach cyfrowych i smartfonach (autofokus, stabilizacja obrazu).
A na koniec, poniżej znajduje się prosty program do obliczania siły wywieranej przez magnes neodymowy.
